液晶智有語音風淋室控制系統使用操作說明書

本說明書僅供使用者安裝和操作；在安裝和使用前請務必仔細閱讀本說明書，并妥善保存。

一、概述

風淋室控制器具有：自動門感應，門磁監測，自動門開門信號、照明燈、送風機自動控制以及中文語音提示功能，面板上有指示燈和數碼管標示風淋室的各個狀態以及時間，可以設定風淋吹淋時間長短，以及吹淋后暫停時間長短，等等。
１． 輸入接點
ａ．供電電源：AC220V
ｂ．進出門開關：門磁開關（關門：閉合，開門：斷開）
ｃ．紅外線感應開關：無源接點（無人：斷開，有人：閉合）
d．自動門感應開關：無源接點（關門：閉合，開門：斷開）
２． 輸出接點
ａ．外門開門輸出：DC12V ≤300mA
ｂ．內門開門輸出：DC12V ≤300mA
ｃ．風機：220VAC（交流接觸器線圈）
ｄ．紅外感應器電源：12VDC
e．照明：220VAC, <=100W
f．電源工作指示燈:220VAC
h. 工作指示燈：220VAC

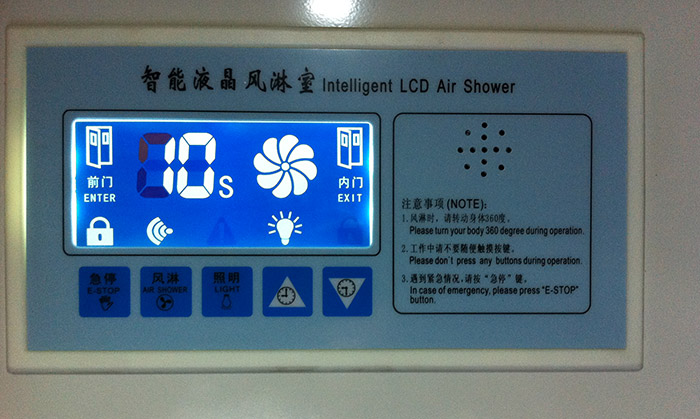

二、面板示意圖

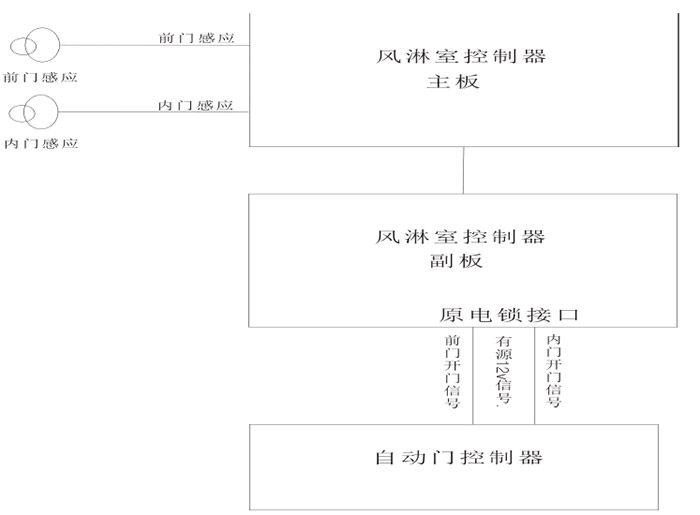

三、背面接線圖

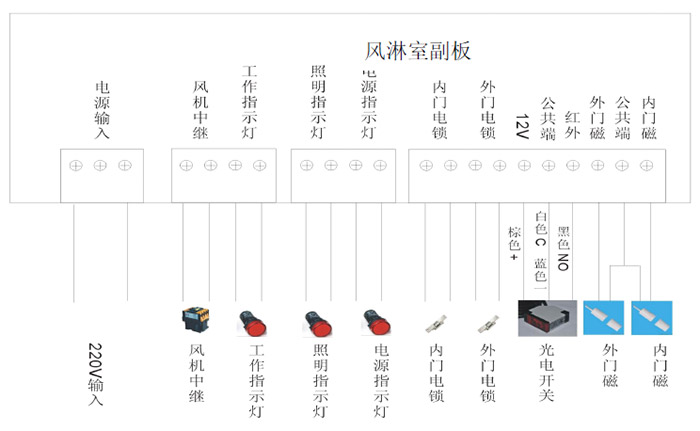

風淋室控制面板接線圖

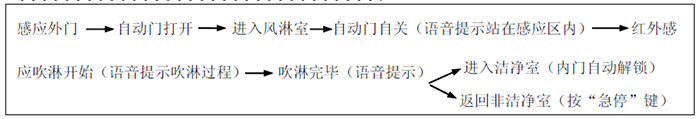

四、操作說明

*1．通電
1.1 按背面接線圖接好線， 檢查無誤后請插上電源220VAC ， 數碼顯示原設置值，如無指示燈亮為初始狀態。
注：紅外感應器電源為12VDC 時，接“12VDC 電源”接線端子。紅外感應器電源為220VAC 時，接“工作指示燈”接線端子。
*2．待機
系統在待機狀態內，感應頭一感應到有人時立即進行語音提示吹淋工作，當超過待機時間時，系統轉為初始狀態。
*3．進門（由外內走）—從非潔凈室進入潔凈室：

3.1 感應外門，外門自動開，風淋室照明燈點亮，工作指示燈亮，人走進風淋室，自動門自動關閉，語音提示：“你好，請站在感應區內”。系統開始檢測是否有人在風淋室，如檢測到有人, 系統即轉入風淋過程3.2。
3.2 風機起動開始風淋，風淋延時開始倒數10S（設置值）。語音提示：“正在工作，請轉動身體360 度”，風淋結束后，啟動延時，延時結束后，啟動延時，延時結束后，內門自動解鎖，語音提示：“吹淋完畢，請從后門退出”，人出內門后進入潔凈室，門自動關閉，系統返回初始狀態，等待下一次使用。（注：如延時結束后想返回非潔凈室，請按“急?！辨I，內外門解鎖，可返回非潔凈室。）
3.3 如系統在10 秒內檢測風淋室無人時，系統返回待機狀態(紅外檢測繼續工作)。在待機狀態下，如系統檢測到人體時，風淋室開始風淋，但超過待機狀態10 秒后，系統返回初始狀態。
3.4 如有人在風淋室，但不在系統感應區內，系統即轉入3.3，當系統一檢測到有人時，系統即轉入風淋過程3.2。
3.5 如系統正在工作，有人接觸按鍵開關時，語音提示：“正在工作，請不要隨便觸摸開關”。
*4. 出門（由內外走）—從潔凈室到非潔凈室：

4.1 感應內門，內門自動打開，風淋室照明燈點亮，工作指示燈亮，人走進風淋室，內門自動關閉。系統開始檢測是否有人在風淋室。
4.2 如檢測到有人：可以選擇內門出去:按“急?！辨I，內、外門解鎖，,人返回潔凈室后，內門自動關閉。系統返回初始狀態或選擇外門出去，外門自動解鎖，進入非潔凈室，外門自動關閉。系統返回初始狀態。
4.3 如檢測不到有人：此時有人打開外門，系統即轉入進門過程3.此時有人打開內門，系統即轉入出門過程4.
4.4 如有人在風淋室，但不在系統感應區內，系統即轉入4.3，當系統一檢測到有人時，系統即轉入4.2。
4.5 在出門過程中，如系統檢測到有人已進入風淋室，里面的人在5 秒內沒有離開風淋室，系統自動返回初始狀態。

五、面板功能說明

1．按鍵
1.1 風淋室“照明”按鍵：
a. 每次開門即自動開啟照明燈，也可以按“照明”鍵開/關照明燈,但風淋在工作時，按此按鍵無效。
b. 當按下此按鍵3 秒時，可進入照明時間的設置，此時可通過上調、下調鍵調節設置，設置調節范圍為1-99（即1~99 分），調節時間由數碼管顯示出來.
1.2“急?！卑存I：a.在風淋工作時，按下急停按鍵，紅色急停指示燈亮，打開內外門開門輸出。急停時系統檢測到有人時，也會正常風淋。
b.當按下此按鍵20 秒時，可進入延時倒計時設置，此時可通過上調、下調鍵設置，設置調節范圍為0~60 秒，調節時間由數碼管顯示出來.
1.3“上調、下調”按鍵：在使用中通過上下調按鍵調節風淋時間，調節范圍（2-60 秒），調節時間由數碼管顯示出來。
1.4“手動”風淋按鍵：
a.在內外門關閉時，按下手動按鍵，系統即轉入風淋過程3.2。
b.當按下此按鍵3 秒時，可進入自檢程序，此時各指示燈依次點亮，繼電器依次輸出。
2． 指示顯示
2.1“急?！敝甘緹簦涸陲L(fēng)淋工作時，急停有效時此指示燈亮。
2.2“手動”指示燈：手動按鍵風淋時此指示燈亮。
2.3“照明”指示燈：照明開啟時此指示燈亮，照明燈點亮后，在照明設定時間內沒有被
再次觸發，則自動熄滅。

六、安裝尺寸

1. 產品開孔尺寸：L×W=245×125（MM）

七、注意事項

1． 本控制器理想安裝位置在風淋通道中間。
